Токарный станок с ЧПУ — MetalTec CK 50x1000H предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.
Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.
- Область применения
- Особенности
- Преимущества
- Стандартная комплектация
- Технические характеристики
- Конструкторские особенности
За счет монолитной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве.
Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.
|
MetalTec CK 50x1000H |
ПРОФИ |
ПРОМ |
|
39 000 USD |
43 000 USD |
|
|
Система управления, ЧПУ |
SIEMENS 808D Advanced |
SIEMENS 808D Advanced |
|
Цельнолитая чугунная станина |
+ |
+ |
|
Направляющие скольжения |
+ |
+ |
|
Серводвигатели |
SIEMENS |
SIEMENS |
|
Маховик перемещения по осям |
в комплекте |
в комплекте |
|
Патрон |
механический З-х кулачковый патрон |
Гидравлический З-х кулачковый патрон |
|
Привод пиноли задней бабки |
Ручной |
Гидравлический |
|
Инструментальная система |
8-ми позиционная револьверная головка |
8-ми позиционная револьверная головка |
|
Автоматическая система смазки |
+ |
+ |
|
LED освещение |
+ |
+ |
|
Трехцветная лампа |
+ |
+ |
- Моноблочная цельнолитая станина из чугуна обеспечивает высокую жесткость станку
- Жесткие направляющие скольжения
- Полное кабинетное ограждение
- Проходное отверстие шпинделя 82 мм
- Станина имеет индукционную закалку с твердостью HRC50
- Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность
- Ширина станины 400 мм, что обеспечивает высокую устойчивость к вибрациям и высоким нагрузкам
- Оригинальные компоненты SIEMENS с увеличенной гарантией на 12 месяцев
- Современный внешний вид станка, высокое качество лакокрасочного покрытия
- Эргономичный дизайн и удобное расположение основных модулей станка
- Станок компактный, занимает мало пространства на производстве
- Монолитная литая станина из чугуна является гарантом высокой жесткости и долговечности станка
- Чугунная станина сводит на нет рабочие вибрации
- Мощный двигатель для стабильной и высоко производительной работы
- Система установки и смены инструмента для решения технических задач любой сложности
- Подача смазочно-охлаждающей жидкости в зону резки
- Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка
- Кабинетная защита
- Шкаф с электрокомпонентами, степень защиты IP54
- 3-кулачковый гидравлический патрон 250 мм
- 11/15 кВт мощность шпинделя
- 8-ми позиционная револьверная голова
- Система ЧПУ Siemens 808D Advanced
- Серводвигатели Siemens по осям Х/Z
- Гидравлический привод пиноли задней бабки
- Автоматическая система смазки направляющих
- Система подачи охлаждающей жидкости (СОЖ)
- Вспомогательный источник света
- Кабинетная защита
- Комплект ЗИП
|
Модель |
CK 50x1000H |
|
Габариты обрабатываемых деталей |
|
|
Макс. диаметр над станиной, мм |
500 |
|
Макс. диаметр над суппортом, мм |
280 |
|
Расстояние между центрами, мм |
1000 |
|
Станина и направляющие |
|
|
Тип станины |
Усиленная монолитная станина из чугуна |
|
Твердость направляющих станины |
HRC 55 |
|
Ширина станины, мм |
400 |
|
Направляющие по оси X/Z |
Скольжения |
|
Система управления и сервоприводы |
|
|
Стойка управления |
Siemens 808 Advanced |
|
Серводвигатели |
Siemens |
|
Шпиндель |
|
|
Диаметр отверстия в шпинделе, мм |
82 |
|
Торец шпинделя |
A2-8 |
|
Конус шпинделя |
Ф90 мм 1:20 |
|
Патрон, мм |
250 (гидравлический) |
|
Скорость вращения |
150 — 1600 об/мин |
|
Перемещение и скорость подачи |
|
|
Ход по оси Х, мм |
350 |
|
Ход по оси Z, мм |
720 |
|
Х,Z ускоренная подача , м/мин |
6/8 |
|
Инструмент |
|
|
Инструментальная система, мм |
8-ми позиционная револьверная голова |
|
Количество устанавливаемого инструмента |
8 |
|
Размер инструмента, мм |
25х25 |
|
Привод пиноли задней бабки |
Гидравлический |
|
Максимальное перемещение, мм |
150 |
|
Конус |
МТ5 |
|
Двигатель |
|
|
Тип двигателя |
Серво двигатель |
|
Мощность двигателя, кВт |
11/15 кВт |
|
Мощность системы охлаждения, Вт |
300 |
|
Габаритные размеры |
|
|
Размер станка, мм |
2860х1600х1750 |
|
Габаритные размеры в упаковке, мм |
3050х1800х2060 |
|
Вес станка, кг |
2800 |
|
Вес станка в упаковке, кг |
3100 |
 |
СИСТЕМА УПРАВЛЕНИЯ SINUMERIK 808D Advanced
Оптимально адаптирована к использованию в стандартных станках с поддержкой токарной и фрезерной технологии Панель оператора из магниевого литья под давлением, а также высокая степень защиты, позволяют использовать системы ЧПУ SINUMERIK 808D и в жестких условиях окружающей среды |
 |

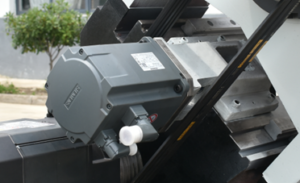

ПРИВОДНАЯ СИСТЕМА SIEMENS
Благодаря множеству технических инноваций приводная система SIEMENS задает новые масштабы в классе приводов для компактных токарных и фрезерных станков. Минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка. |
 |
УСИЛЕННАЯ МОНОЛИТНАЯ ЛИТАЯ СТАНИНА ИЗ ЧУГУНА Отсутствие вибраций при обработке, жесткость и стабильность конструкции. Для снятия напряжения станины проходят термическую обработку. Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности. |
 |
НАПРАВЛЯЮЩИЕ СКОЛЬЖЕНИЯ Это широко применяемый тип направляющих, которые обладают высокой грузоподъемностью и жесткостью. В нормальных условиях эксплуатации не требуют специального технического обслуживания, помимо периодического добавления смазки, и могут прослужить долго, сохраняя высокие скоростные характеристики, высокую точность позиционирования и плавность хода. |
 |
КОНСТРУКЦИЯ БЛОКА БАЗИРОВАНИЯ ШПИНДЕЛЯ Блок базирования шпинделя, имеет симметричную конструкцию, что позволяет равномерно распределять усилия нагрузки на шпиндель, блок базирования шпинделя и станину станка.
Способствует наилучшей защите и компенсации вибраций и образует более прочную и жесткую цельную структуру, что особенно нужно при обработке тяжелых заготовок, и при импульсной подаче. |
 |

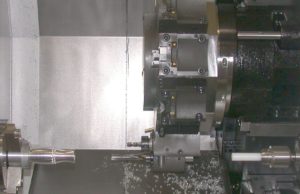

8-МИ ПОЗИЦИОННЫЙ РЕЗЦЕДЕРЖАТЕЛЬ Повышение производительности металлообработки за счет сокращения времени на смену инструмента. Смена вида операции происходит автоматически, благодаря закрепленной в держателе оснастке и быстрой переустановке резца в нужную позицию. |
 |
3-Х КУЛАЧКОВЫЙ ЗАЖИМНОЙ ПАТРОН (ГИДРАВЛИЧЕСКИЙ ЗАЖИМ) На станке устанавливается токарный патрон диаметром 250 мм с ручным зажимом заготовки. Так же на станке могут быть установлены токарные патроны с гидравлическим и пневматическим зажимом. |
 |
ВЫСОКОСКОРОСТНОЙ ЭЛЕКТРОДВИГАТЕЛЬ ГЛАВНОГО ПРИВОДА Станок оснащен высокоскоростным надежным двигателем. |
 |
ЗАДНЯЯ БАБКА Привод пиноли — гидравлический В комплектации Пром, станок укомплектован задней бабкой с гидравлическим приводом пиноли. Задняя бабка применяется для фиксации вращающейся обрабатываемой заготовки. |
